DESCRIPCIÓN DEL PRODUCTO

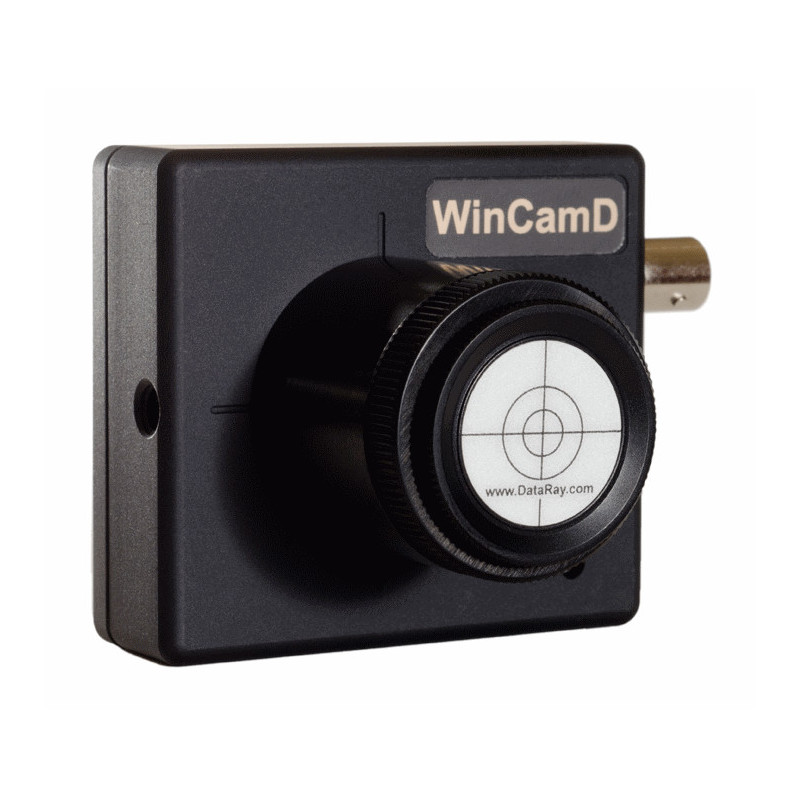

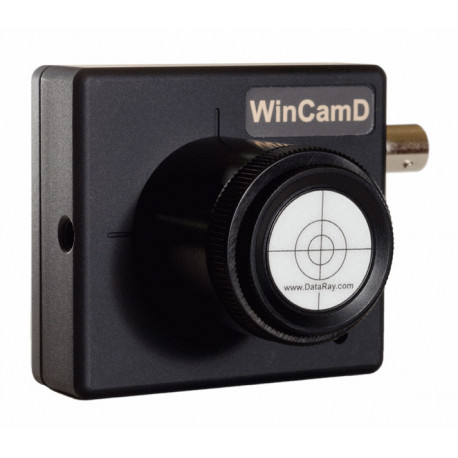

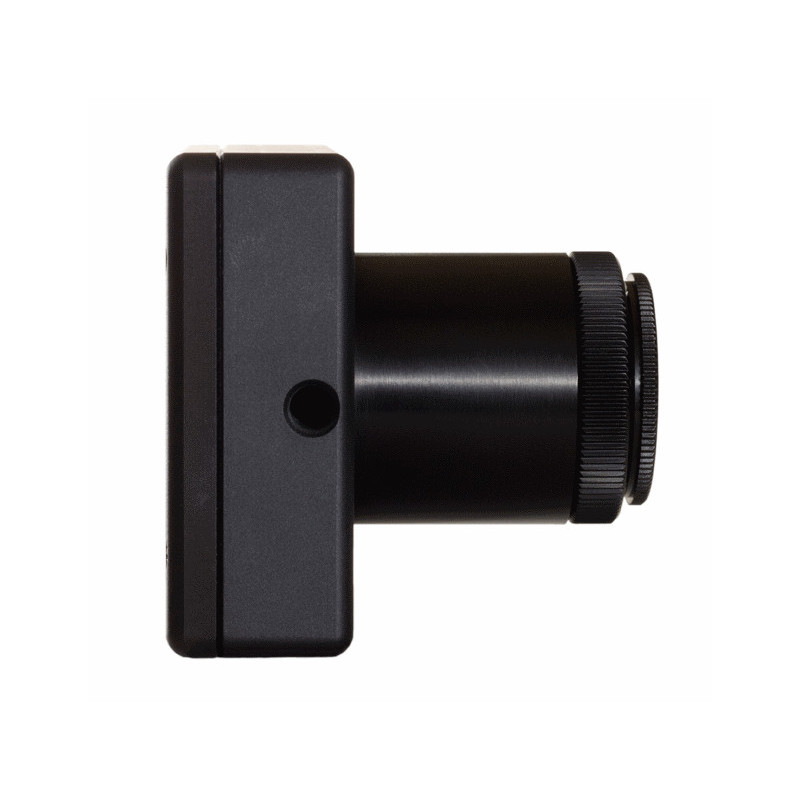

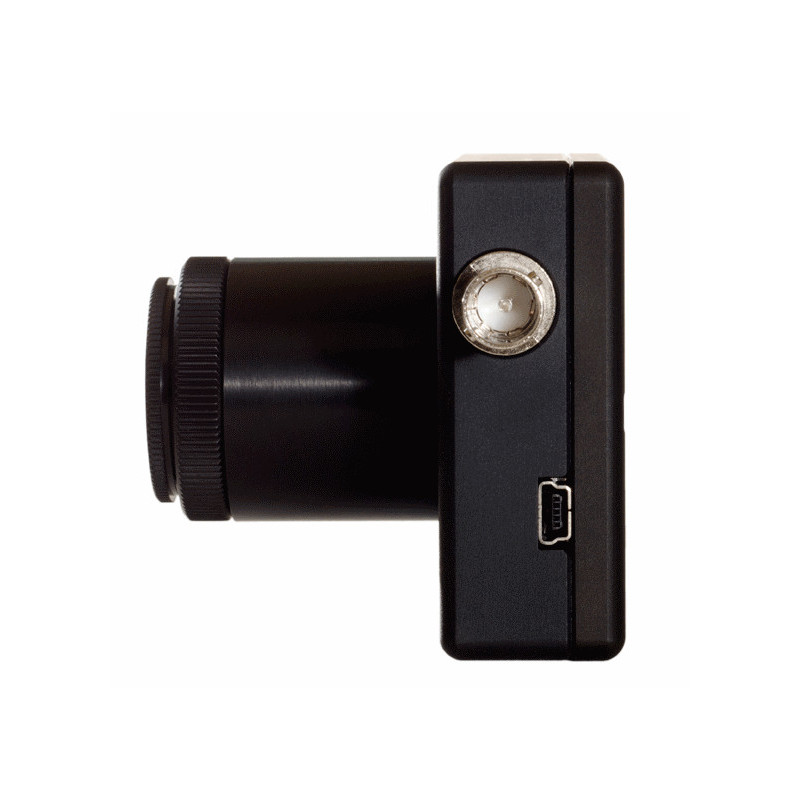

Sistema de cámara TaperCamD de 14bit con "taper" de fibra óptica (CCD/USB2.0)

La TaperCamD-UCD23-20-15 consiste en un sistema WinCamD-UCD23 al que se ha añadido un "taper" de fibras ópticas para aumentar la superficie de medida hasta un tamaño de 20 x 15 mm. Debido a esta gran superficie de medida el tamaño efectivo de píxel se ve reducido hasta 10 micras.
El "taper" de fibra es fijo y no puede desmontarse

El sistema es válido para haces CW y pulsados. Su alta relación señal-ruido 1000:1 lo hace válido para señales muy débiles.
El artículo incluye cámara, cable de conexión (3m), software y filtro ND sobre anillo C-mount para protejerlo. Para medir por debajo de 400nm el filtro debe ser cambiado por uno atenuador de "fused silica"


Sensor:
- CCD 1,4MPíxel (1360 x 1024)
- Tamaño píxel: 6,45 x 6,45 µm
- Tamaño efectivo de píxel: 16 x 16 µm
- Area activa: 8,8 x 6,6 mm (2/3")
- Área de medida: 20 x 15 mm: el "taper" no es de quita y pon


Características principales:
- ADC: 14-bit
- SNR: 1000:1
- control y alimentación por USB2.0
- exposición manual o automática entre 40 µs y 1000 ms
- auto-trigger and sincronización para láseres pulsados; TTL (In/Out)


Rangos espectrales:
- ~350 - ~1150nm (DAT-TaperCamD-UCD23-20-15)
- ~350 - ~1330nm (DAT-TaperCamD-UCD23-20-15-1310)
- ~1480 - ~1680nm (DAT-TaperCamD-UCD23-20-15-NIR)


Especificaciones:
Parameter:Specification
Sensor:2/3" CCD, 1.4 MPix
Pixel:1392 x 1040 pixel, 6.45 x 6.45 µm each
Active area:9.0 x 6.7 mm
Measurable sources:cw, 1 Hz - 25 kHz single pulse capture rate
Trigger:auto-(optical), synchronous & variable delay, TTL-In/Out
Wavelength range:see above
Dynamic range:
cw:43.5 dB; Signal/RMS-Noise 20.000:1
Pulsed:7.5 dB
Smallest Beam diameter:ø 200 µm
Attenuator:1x OD Filter (OD0.5/1/2/4/5) with C-Mount thread incl.
Updaterate:1-2 Hz dependend on PC and selected area size
PC-requirements:1 GHz Pentium, Windows 2000/XPP, 512 MB RAM, 10 MB Drive Space, Monitor 1024 x 768 Pix. USB2.0 interface
