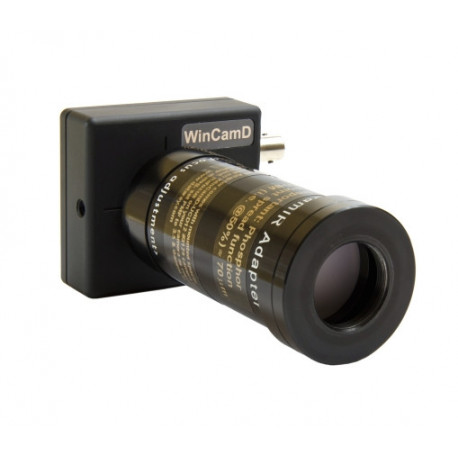

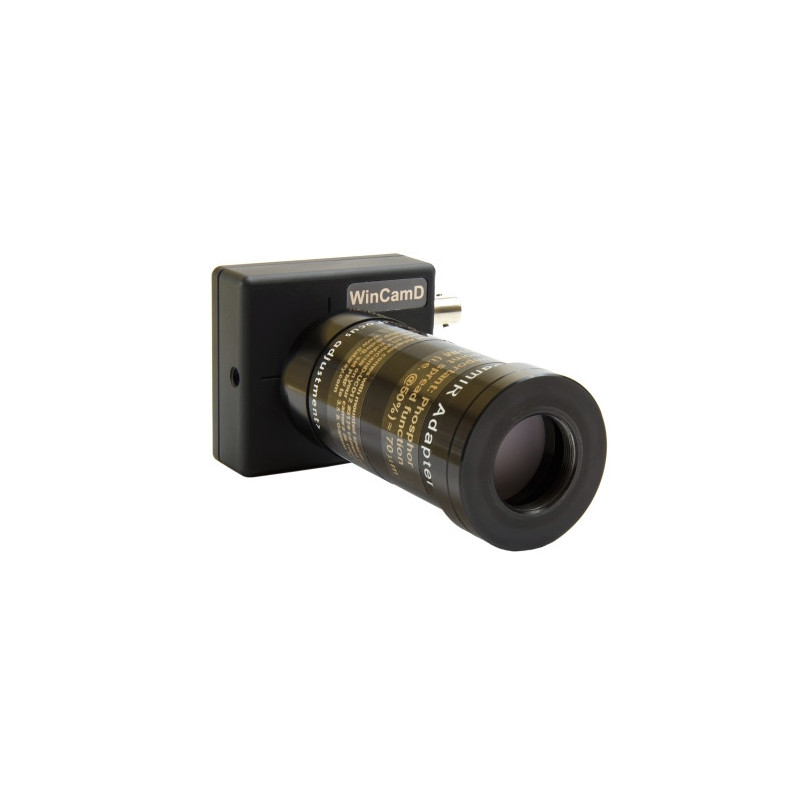

Conversor IR (Dataray)

Referencia DAT-Converter-IR

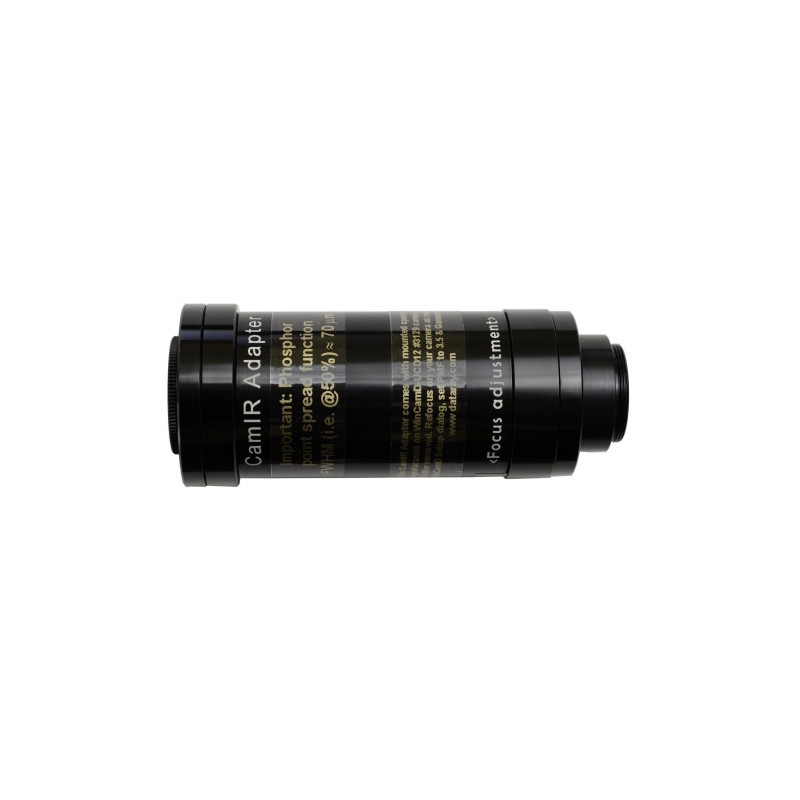

Ópticas conversoras para analizar el perfil del haz láser en el infrarrojo (IR)

Download
Imprimir
Enviar a un amigo
Enviar a un amigo
Conversor IR (Dataray)
Ópticas conversoras para analizar el perfil del haz láser en el infrarrojo (IR)
Destinatario :
Nombre de su amigo ^* :
Dirección de correo electrónico de su amigo ^* :
Kommentar
^* Campos requeridos
o Cancelar
Eliminar este producto de mi lista de favoritos.
Añadir este producto a mi lista de favoritos.

Alexandre Besson
Business Unit Director
+33 5 57 10 92 84
a.besson@laser2000.fr

Solicitud de producto: Conversor IR (Dataray)X

Querido Besson,

Estoy interesado en el siguiente producto: Conversor IR (Dataray)

Su solicitud:

Una oferta
Información
Apelación y asesoramiento

Por favor complete al menos los campos obligatorios marcados con un *.

* Saludo:

Grado academico:

Primer nombre:

* Apellido: * Apellido:

* Nombre de la empresa: * Nombre de la empresa:

Dirección de la empresa:

* Calle: * Calle:

* Código postal: * Código postal:

* Lugar: * Lugar:

* E-Mail: * E-Mail:

* Teléfono: * Teléfono:

Texto:

* Que voyez-vous sur la photo 2?* ¿Qué ves en la imagen 2?

laserdiode

Por favor seleccione:Por favor seleccione: Diodo Manómetro Gafas de protección Prueba de Windows

Por favor, compruebe los campos marcados en rojo.

Su solicitud ha sido enviada exitosamente. Será contactado lo antes posible.

DESCRIPCIÓN DEL PRODUCTO

BeamScope: Sistema medidor analizador de perfil del haz láser por escaneo lineal

Scanning beam profiler and analyzer measurement system

Los sistemas de escaneo ofrecen la mayor resolución y son adecuados para los haces más pequeños aunque para haces no gausianos los analizadores de perfil por cámara (sistemas de imagen) son la mejor elección.

El DAT-BeamScope presenta una pequeña sonda lineal que le hace el analizador más adecuado para espacios reducidos.

Además permite el diagnóstico de haces de hasta 25 mm

Características principales

desde 190 a 3900 nm (vea especificciones abajo)
para diámetros de haz entre 100 µm y 25 mm
alimantación y control por USB2.0
2 µm de resolución
disponible con pinholes, rendijas sencillas o rendijas XY
con sonda estrecha para acceder a espacios reducidos
gran rango dinámico

Especificaciones

Wavelength	Si detector: 190 to 1150 nm Ge detector: 800 to 1800 nm InAs detector: 1.5 µm to 3.9 µm
Scanned Beam Diameters/Widths	100 µm to ~ 25 mm defined as the 1/e² diameter = 13.5% of peak for Gaussian beams
Measurement Resolution	2 µm or 0.5 % of the measured beam diameter whichever is greater
Measurement Accuracy	± 5 µm ± 2% of measured beam diameter
Optical Dynamic Range	55 dB = 300000:1 (75 dB with Neutral Density 2.0 film)
Maximum Scanned Area	For accurate measurements beam width should be < 0.5 x scan dimensions Pinholes (PA series): Line Scan Pinhole diameter x 23 mm Single Slits (SS series): Rectangle 7 x 23 mm X-Y Slits (XY series)*: Trapezoid 5 x 15/5 mm 2-D Stage (P8-2D): Rectangle 45 x 23 mm scanned area image (scans a pinhole over this area)
Measured Sources	CW or Pulsed sources > 5kHz Pulse Rep Rate @ 5% duty factor (higher PRR is better)
Measured Beam Profiles	X-Y Linear & logarithmic profile display modes
Measured Beam Profile Parameters	Gaussian beam diameter Gaussian fit Second Moment beam diameter Centroid position relative and absolute Ellipticity Orientation of Major Axis Beam Wander display
Displayed Profiles	X only Y only* X & Y* 2D plot (1016 or 256 colors) reconstruction* (see Note 1 below) 3D plot (1016 or 256 colors) reconstruction* (see Note 1 below)
Update Rate	1 to 2 Hz (depends upon CPU speed scanned profile and selected options)
Pass/Fail Display	On-screen selectable Pass/Fail colors. Ideal for QA & Production.
Averaging	Beam Diameter Running Average and Accumulating Average options
Standard Deviation	On Accumulation Averaging Screen
Power Measurement	Units of mW dBm dB % or user entered (relative to a reference measurement provided by the user)
Source to Slit Distance	1.0 mm minimum
Aperture sizes	Refer to Maximum Scanned Area above for measurable beam dimensions (see Note 2 below) Slits: 2.5 5 10 25 and 100 µm wide 7 mm long (planar version of 5 µm slits are 5 mm long) Pinholes: 5 10 25 and 50 µm diameter (larger or smaller pinholes may be available via special order)
Mounting	1/4"-20 & M6 threaded mounting holes
Temp. Range (inc. Accessories)	Operating: 10° to 35° C Storage: 5° to 45° C
Minimum PC Requirements	Windows, 2 GB RAM, USB 2.0/3.0 port
