Analizador del perfil de haz 350-1680* nm DataRay

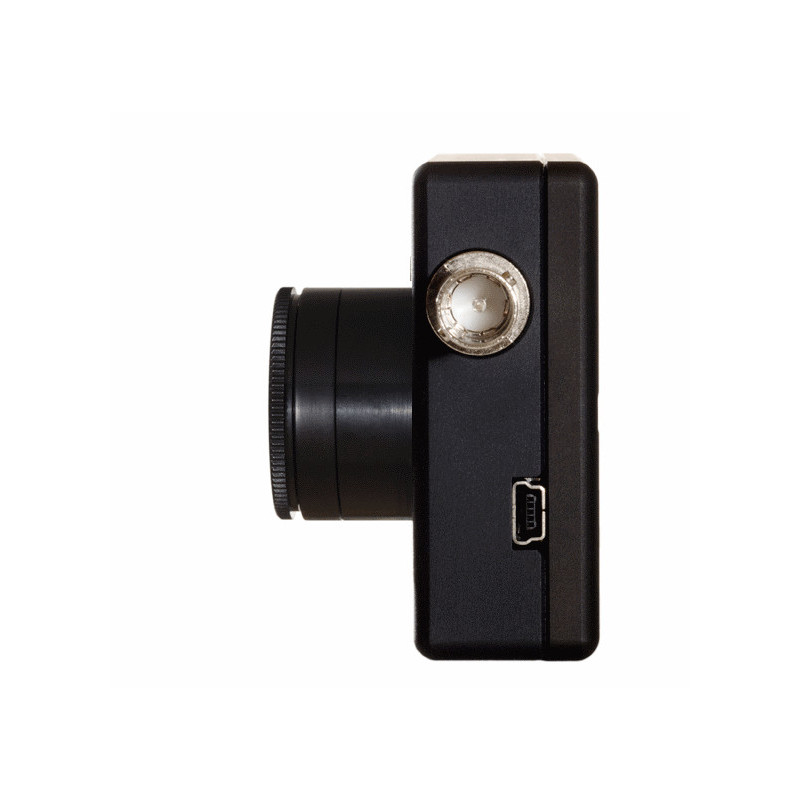

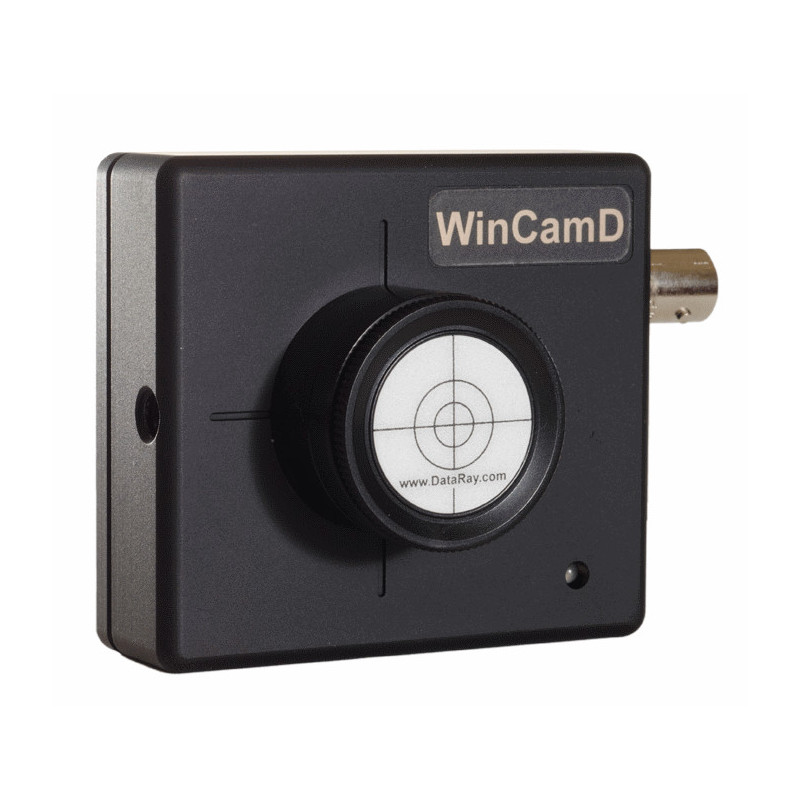

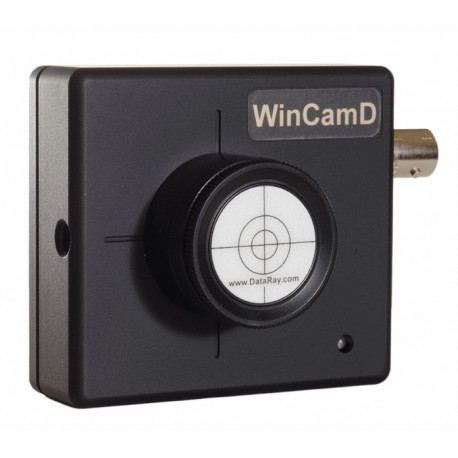

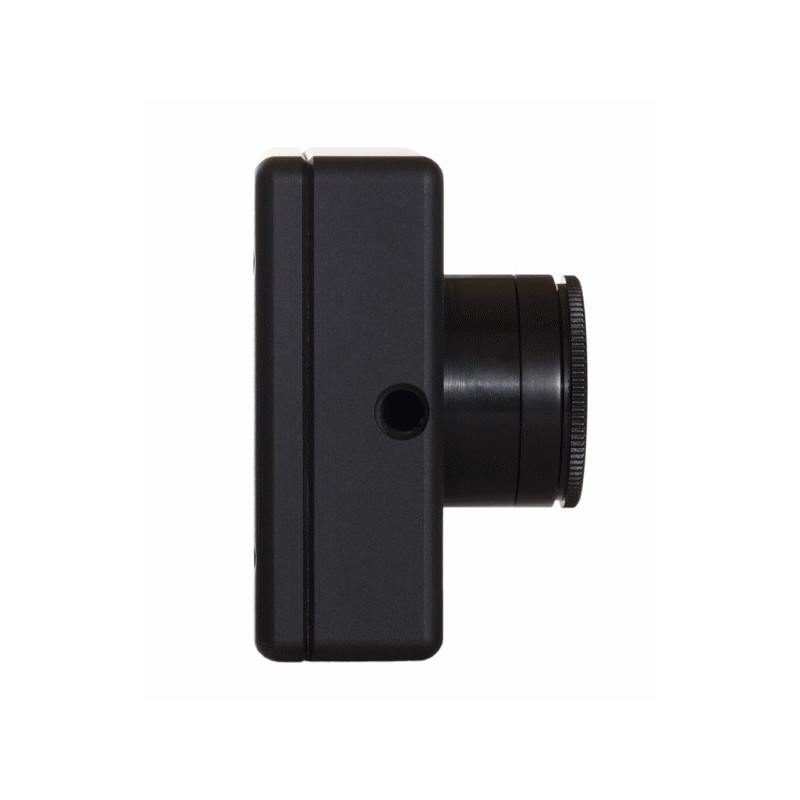

Sistema de cámara TaperCamD de 14bit con "taper" de fibra óptica (CCD/USB2.0)

La TaperCamD-UCD12 consiste en un sistema WinCamD-UCD12 al que se ha aádido un "taper" de fibras ópticas para aumentar la superficie de medida hasta un tamaño de 14,4 x 10,8 mm. Debido a esta gran superficie de medida el tamaño efectivo de píxel se ve reducido hasta 10 micras.
El "taper" de fibra es fijo y no puede desmontarse

El sistema es válido para haces CW y pulsados. Su alta relación señal-ruido 1000:1 lo hace válido para señales muy débiles.
El artículo incluye cámara, cable de conexión (3m), software y filtro ND sobre anillo C-mount para protejerlo. Para medir por debajo de 400nm el filtro debe ser cambiado por uno atenuador de "fused silica"


Sensor:
- CCD 1,4MPíxel (1360 x 1024)
- Tamaño píxel: 4,65 x 4,65 µm
- Tamaño efectivo de píxel: 10 x 10 µm
- Area activa: 6,3 x 4.8 mm (1/2")
- Área de medida: 14,4 x 10,8 mm


Características principales:
- ADC: 14-bit
- SNR: 1000:1
- control y alimentación por USB2.0
- exposición manual o automática entre 40 µs y 1000 ms
- auto-trigger and sincronización para láseres pulsados; TTL (In/Out)


Rangos espectrales:
- ~350 - ~1150 nm (DAT-TaperCamD-UCD12)
- ~350 - ~1330 nm (DAT-TaperCamD-UCD12-1310)
- ~1480 - ~1680 nm (DAT-TaperCamD-UCD12-NIR)


Especificaciones

Parameter:	Specification
Sensor:	1/2"CCD, 1.4 MPix mit 1,6x Taper
Pixel:	1360 x 1024
Active area:	14,4 mm x 10,8 mm
Measurable sources:	cw, 1 Hz - 25 kHz single pulse recording
Trigger:	Auto-(optical), Synchron & variable Delay, TTL-In/Out
Wavelength range:	see above
Smallest beam diameter:	ø 200 µm
Resolution:	0,1 µm (calculated)
Dynamic Range:
cw:	43.5 dB; Signal/RMS-Noise 20.000:1
pulsed:	7.5 dB
Attenuatot:	1x OD-Filter (OD0.5/1/2/4/5) with C-Mount Ring incl.
Update rate:	1-2 Hz depending on active surface and PC
PC-requirements:	1 GHz Pentium, Windows 2000/XPP, 1 GB RAM
