Analizador de perfil del haz 190-1610* nm Cámaras DataRay

Analizador de perfil del haz 190-1610* nm

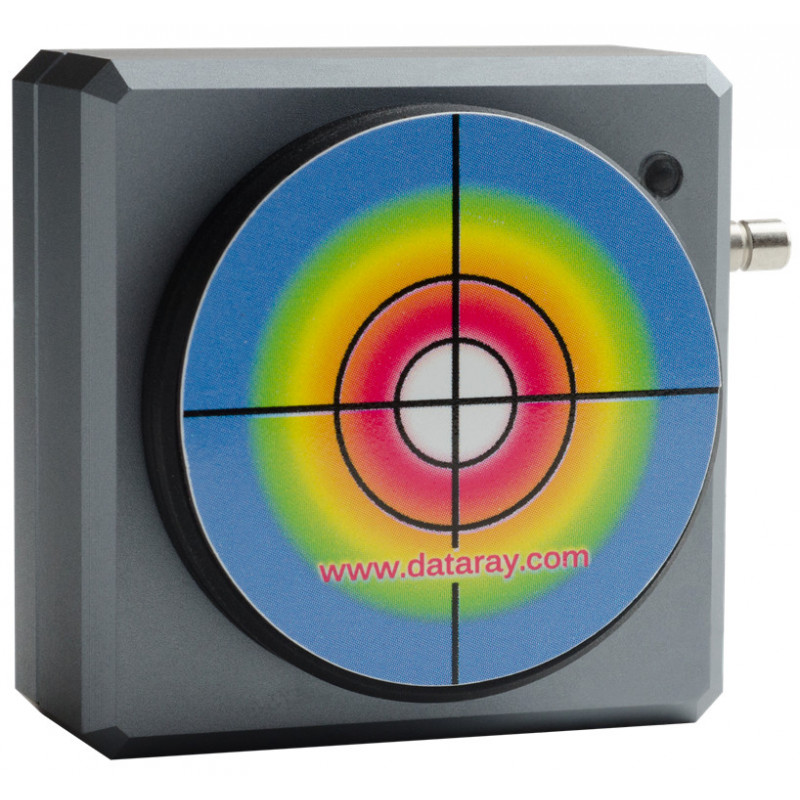

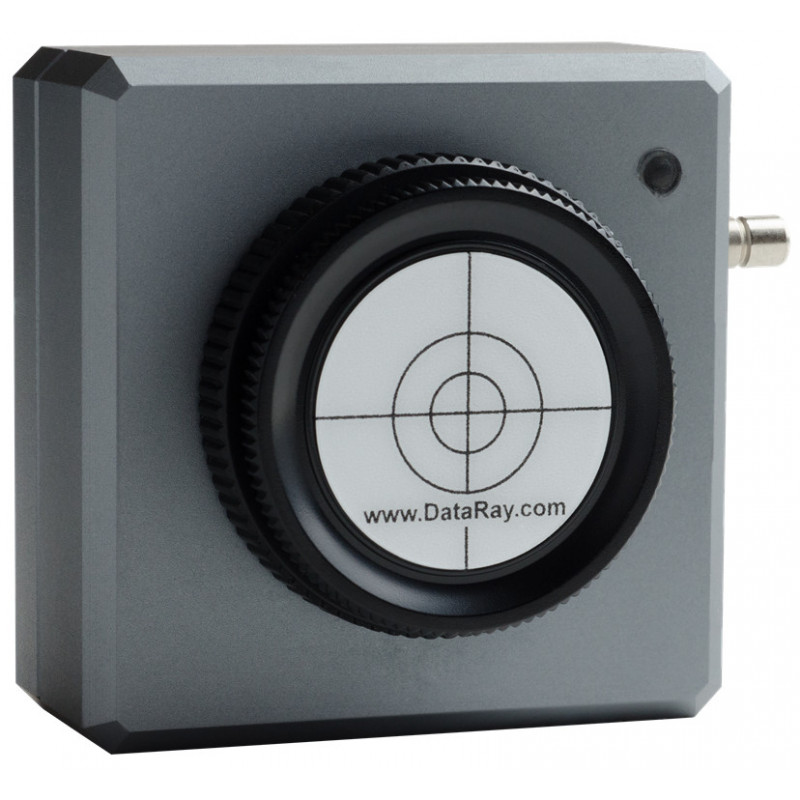

La WinCamD-LCM de Dataray es un analizador de haz que puede analizar haces láser pulsados o continuos, con una frecuencia de adquisición de hasta 60 imágenes por segundo y para resoluciones de hasta 2048x2048 píxeles.

Disponen de una montura C y son autoalimentados por USB. Por último, pueden utilizarse con el software suministrado o a través de otras interfaces de programación (LabView…)

Viene con tres filtros neutros de diferentes densidades (OD1, OD2 y OD4). Se fijan magnéticamente en la parte delantera y
es posible apilar estos.

Las aplicaciones incluyen el análisis por rayos láser para la utilización de servicios láser pulsados y CW en el ámbito de las instalaciones ópticas de sistemas láser, el ajuste, la supervisión de la estabilidad de la dirección del haz, el control de calidad y la medición de M².

Espcificationes du capteur

• Velocidad de datos hasta 60 Hz
• Superficie del sensor 11,3 mm x 11,3 mm
• Dimensiones de píxeles 5,5 μm x 5,5 μm
• Activación óptica o TTL (entrada/ salida)

Especificationes optiques

• Rango de longitud de onda 350 nm a 1100 nm
• Óptica convertidora UV para longitudes de onda de 190 nm a 355 nm
• Óptica convertidora IR para longitudes de onda de 1480 nm a 1605 nm
• Diámetro del haz mensurable más pequeño 55 μm
• Tiempo de exposición entre 40 μs y 1024 ms

Características :

• Nuevos filtros ND magnéticos apilables - almacenar filtros de repuesto en la parte posterior de la cámara
• Detector CMOS estándar de 355 a 1150 nm
• Hasta 60+ FPS
• 4.2Mpixel, 2048 x 2048 pixels, 11.3 x 11.3 mm área activa
• Píxeles de 5,5 µm
• Hypercal™ - Software dinámico de corrección de ruido y línea de base

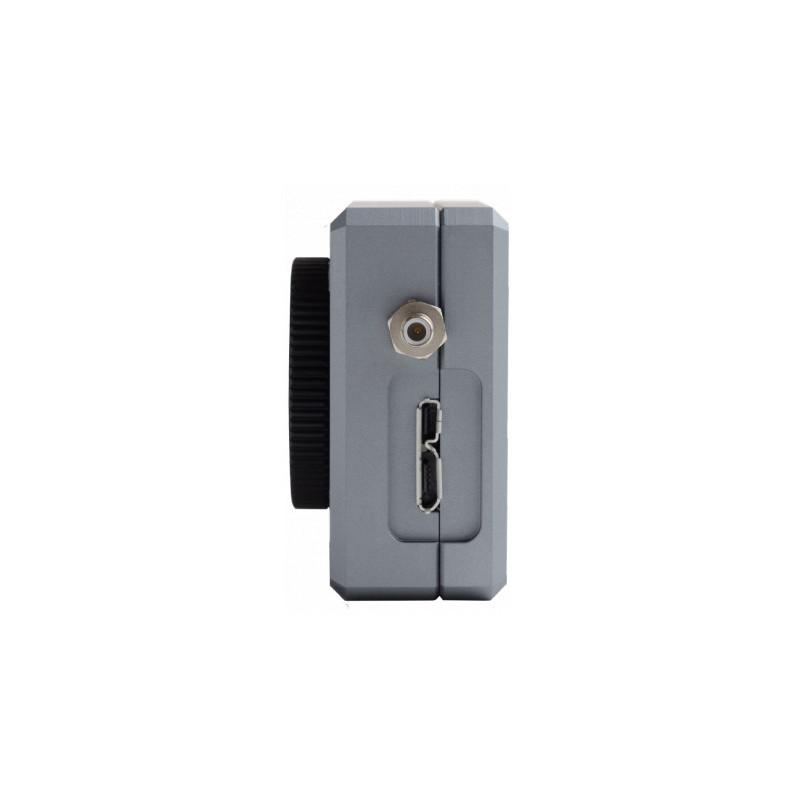

• Puerto alimentado por USB 3.0; tornillo de bloqueo flexible cable de 3 m; sin ladrillo de potencia
• ADC de 12 bits, microprocesador integrado
• Sensores sin ventana estándar para no flecos
• 25,000:1 obturador automático electrónico, 79 µs a 2 s
• 2,500:1 SNR
• Obturador global, disparador óptico/TTL
• Activación de impulsos aislados y captura paralela
• Sensores de imagen reemplazables por el campo
• Opción M² - análisis de propagación de haz, divergencia, enfoque

Aplicaciones :

• CW y perfiles láser pulsados
• Servicio de campo de láser y sistemas basados en láser
• Montaje óptico y alineación de instrumentos
• Haz vagar y registro
• Medición de M² con platina M2DU disponible
