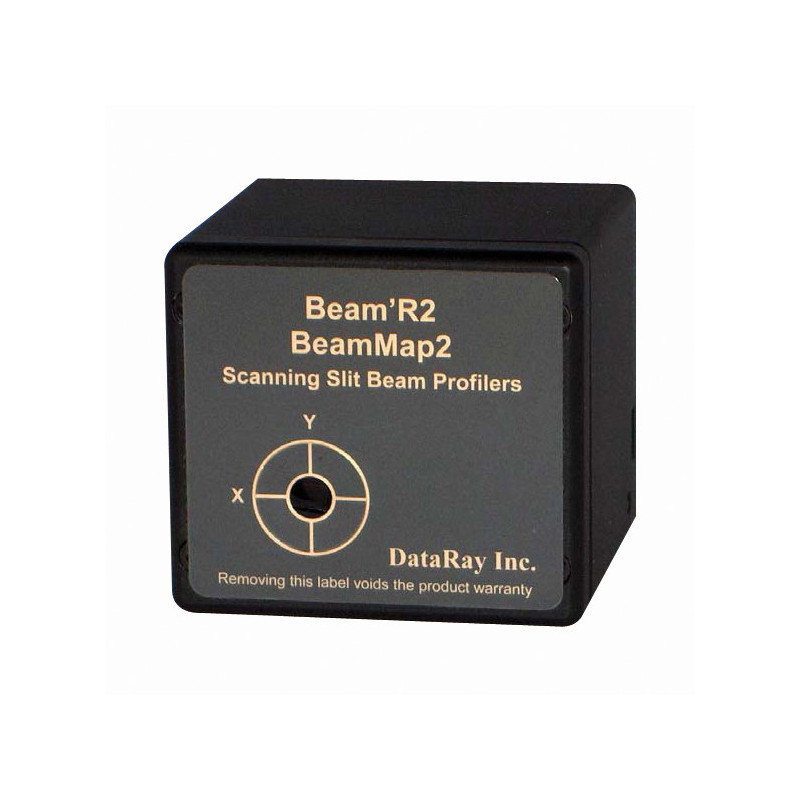

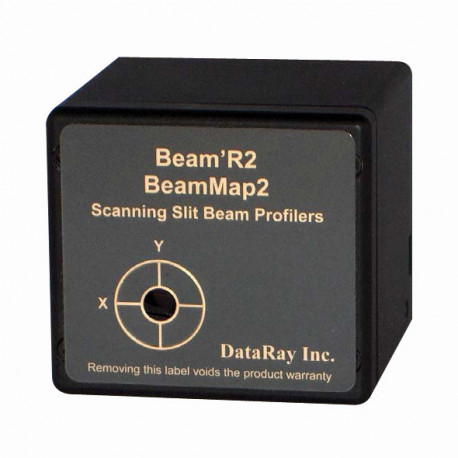

Analizador del perfil XY escaneo BeamR'2

Referencia DAT-BeamR2

BeamR'2 es un Sistema de ranura de escaneo XY de 190 a 2500* nm

Download
Imprimir
Enviar a un amigo
Enviar a un amigo
Analizador del perfil XY escaneo BeamR'2
BeamR'2 es un Sistema de ranura de escaneo XY de 190 a 2500* nm
Destinatario :
Nombre de su amigo ^* :
Dirección de correo electrónico de su amigo ^* :
Kommentar
^* Campos requeridos
o Cancelar
Eliminar este producto de mi lista de favoritos.
Añadir este producto a mi lista de favoritos.

Alexandre Besson
Business Unit Director
+33 5 57 10 92 84
a.besson@laser2000.fr

Solicitud de producto: Analizador del perfil XY escaneo BeamR'2X

Querido Besson,

Estoy interesado en el siguiente producto: Analizador del perfil XY escaneo BeamR'2

Su solicitud:

Una oferta
Información
Apelación y asesoramiento

Por favor complete al menos los campos obligatorios marcados con un *.

* Saludo:

Grado academico:

Primer nombre:

* Apellido: * Apellido:

* Nombre de la empresa: * Nombre de la empresa:

Dirección de la empresa:

* Calle: * Calle:

* Código postal: * Código postal:

* Lugar: * Lugar:

* E-Mail: * E-Mail:

* Teléfono: * Teléfono:

Texto:

* Que voyez-vous sur la photo 2?* ¿Qué ves en la imagen 2?

laserdiode

Por favor seleccione:Por favor seleccione: Diodo Manómetro Gafas de protección Prueba de Windows

Por favor, compruebe los campos marcados en rojo.

Su solicitud ha sido enviada exitosamente. Será contactado lo antes posible.

DESCRIPCIÓN DEL PRODUCTO

Sistema de ranura de escaneo XY BeamR'2 de 190 a 2500* nm

Los sistemas de escaneo ofrecen la mayor resolución y son adecuados para los haces más pequeños aunque para haces no gausianos los analizadores de perfil por cámara (sistemas de imagen) son la mejor elección.

Ventajas :

190 a 1150 nm con detector de Silicio
650 a 1800 nm con detector de Ingaas
1000 a 2300 o 2500 nm con detector Ingaas (extendido)
Diámetros de la viga de 5 µm a 4 mm, a 2 µm en modo de filo de cuchillo
Puerto alimentado por USB 2.0; cable flexible de 3 m; sin ladrillo de energía
Muestreo y resolución de 0,1 µm
Perfiles lineales y logarítmicos X-Y, centroides
Zoom de perfil y compensación de ancho de ranura
Económico y de gran precisión
Opción M² - análisis de propagación de haz, divergencia, enfoque

Aplicaciones :

Impresión y Marcado por láser
Láseres médicos
Sistemas láser de diodo
Ensamblaje de fibra óptica telcom Focusing - Lensplate2™ opción para re-imágenes guías de onda y extremos de fibra
Desarrollo, Producción, Servicio de campo
CW; Láseres pulsados, Φ µm [500/(PRR en kHz)]
Medición de M² con platina M2DU disponible en opción

Especificaciones

Longitud de onda	Detector de Si : 190 to 1150 nm Detector de Ingaas : 650 to 1800 nm Detector Si + InGaAs : 190 to 1800 nm Detector Si + InGaAs (extendido) : 190 to 2300 or 2500 nm
Diámetros de haz escaneados	Detector de Si : 5 µm a 4 mm, a 2 µm en modo Knife-Edge Detector de Ingaas: 10 µm a 3 mm, a 2 µm en modo Knife-Edge Detector de Ingaas (extendido): 10 µm a 2 mm, a 2 µm en modo Knife-Edge
Medida del diámetro de la cintura del haz	Segundo momento (4s) de diámetro según ISO 11146; Gaussian y Tophat 1/e² (13.5%) de ancho Porcentaje de pico seleccionable por el usuario Modo de filo para vigas muy pequeñas
Fuentes de medición	CW; Pulsed lasers‚ Φ µm ≥ [500/(PRR in kHz)]
Precisión de la Resolución	0.1 µm o 0.05% de rango escaner ± < 2% ± = 0.5 µm
Potencia máxima y la irradiancia	1 W Total & 0.5 mW/µm²
Rango de ganancia	1‚000:1 Conmutado; 4‚096:1 ADC rang

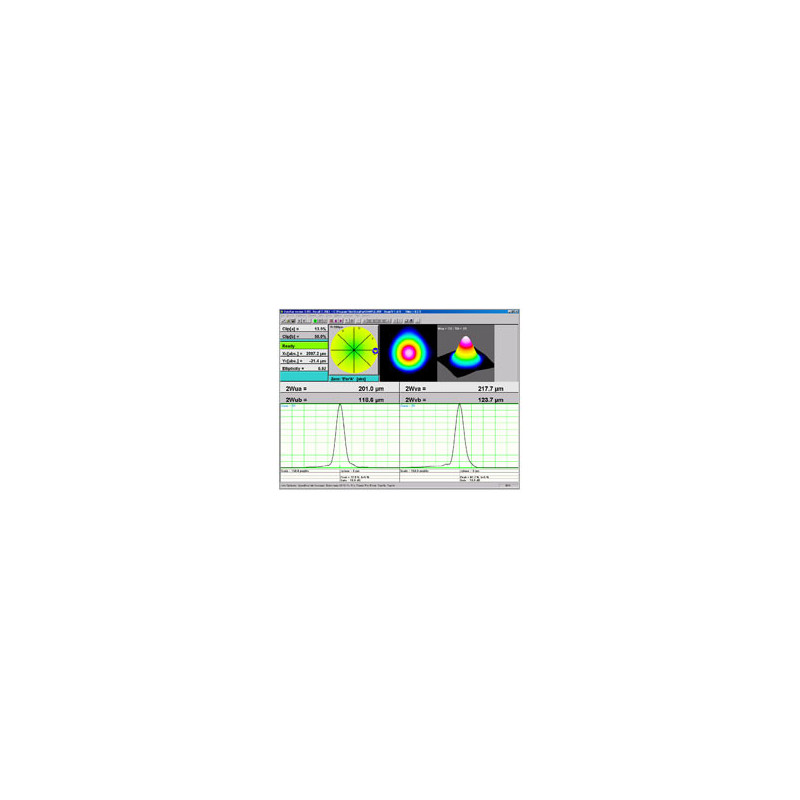

Gráficos mostrados	X-Y Position & Perfil‚ Zoom x1 to x16
Tasa de actualización	~5 Hz
Pantalla de pase/fallo	Colores Pass/Fail seleccionables en pantalla. Ideal para QA y Producción.
Promedios	Media de funcionamiento seleccionable por el usuario (de 1 a 8 muestras)
Statistics	Min, Máx, Desviación, estándar media
Perfil XY y Centroid	Datos de registro durante períodos prolongados
Requisitos mínimos de PC	Windows, 2 GB RAM, USB 2.0/3.0 port
