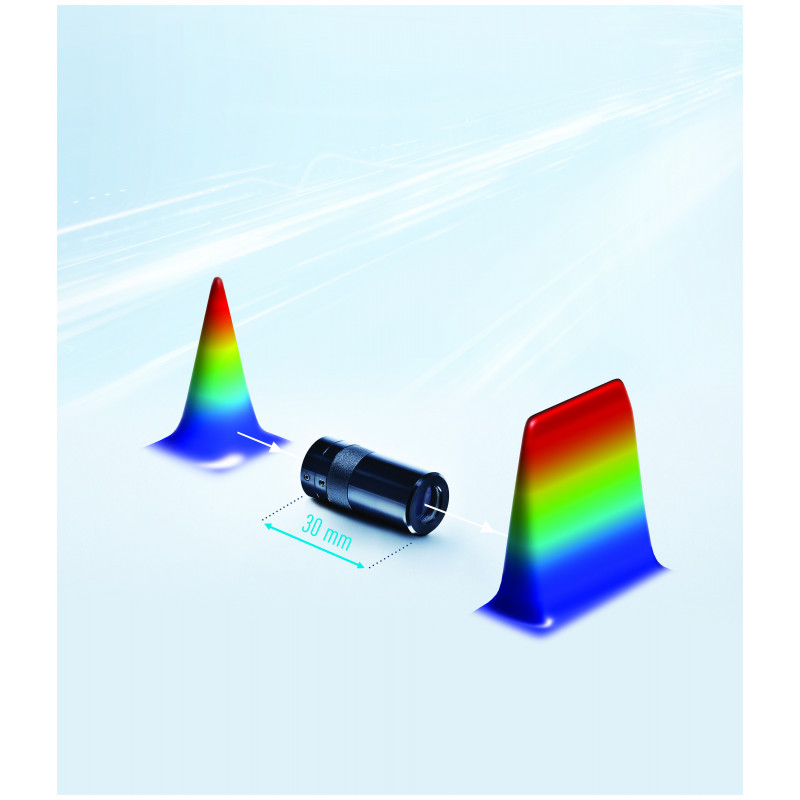

Ópticas generadoras de líneas y patrones Ver más grande

Ópticas generadoras de líneas y patrones

Referencia L2S-Optics

Distintas ópticas de alta calidad, fabricadas directamente por Osela en Canadá para las aplicaciones más exigentes






Alexandre Besson
Business Unit Director
+33 5 57 10 92 84
a.besson@laser2000.fr
Solicitud de producto: Ópticas generadoras de líneas y patronesX



Querido Besson,

Estoy interesado en el siguiente producto: Ópticas generadoras de líneas y patrones


Su solicitud:

Una oferta
Información
Apelación y asesoramiento
Por favor complete al menos los campos obligatorios marcados con un *.



* Saludo:

Grado academico:

Primer nombre:

* Apellido: * Apellido:

* Nombre de la empresa: * Nombre de la empresa:

Dirección de la empresa:

* Calle: * Calle:

* Código postal: * Código postal:

* Lugar: * Lugar:


* E-Mail: * E-Mail:

* Teléfono: * Teléfono:

Texto:




* Que voyez-vous sur la photo 2?* ¿Qué ves en la imagen 2?

laserdiode laserschutzbrille laserschutzfenster leistungsmessgerät


Por favor seleccione:Por favor seleccione:    Diodo    Manómetro    Gafas de protección    Prueba de Windows



Por favor, compruebe los campos marcados en rojo.




Su solicitud ha sido enviada exitosamente. Será contactado lo antes posible.





Produktbeschreibung

Ópticas generadoras de líneas y patrones

Todas las ópticas siguientes pueden ser combinadas con casi todos los sistemas láser estándar. Si usted necesita un ángulo de entre rayos o un patrón especiales, podemos ofrecerle ópticas específicas.



Una competencia esencial de nuestra producción reside en las ópticas artesanales. Cada óptica está perfectamente pulida a mano dirfectamente por Osela en su fábrica. El resto de competidores encarga las lentes a terceros.



Description:Optics for lines and 3D patterns
L2S-1 Line* Type AOptics to project one line. Please specify the *fan angle for the length of the line. 1°, 5°, 10°, 15°, 20°, 25º, 30°, 35º, 45°, 50º, 60°, 75° or 90°
L2S-1 Line* Type BWith this optics you increase the depth of field up to 12x, the line width increases by 3.5. Please specify the *fan angle.
L2S-Optics C*With this optics you decrease the line diameter by 50%. Please specify the *fan angle.
L2S-Optik M*Micro Focus optic for very narrow lines down to 5 µm. Available for 5º and 7.1º with distances of 25, 50, 75 and 100mm
L2S-WinkelCustom fan angle between 0.5° and 120° are available
L2S-2 Lines* (Dots)Optics for 2 lines or dots. Available interbeam angle between the parallel lines: 0.4°
L2S-3 Lines* (Dots)Optics for 3 lines or dots. Available interbeam angle between the parallel lines: 1.5° ,5° or 11.7°. Total angle:  3°, 10°, 23.4°
L2S-5 Lines* (Dots)Optics for 5 lines or dots. Available interbeam angle between the parallel lines: 0.23° or 1.55°. Total anlge: 0,92°, 6,2°
L2S-9 Lines * (Dots)Optics for 9 lines or dots. Available interbeam angle between the parallel lines: 0.11° or 0.07°. Total angle: 0,88°, 0,56°
L2S-11 Lines * (Dots)Optics for 11 lines or dots. Available interbeam angle between the parallel lines: 1.5°. Total angle: 15º
L2S-15 Lines * (Dots)Optics for 15 lines or dots. Available interbeam angle between the parallel lines: 2.3°. Total angle: 32.2º
L2S-19 Lines * (Dots)Optics for 19 lines or dots. Available interbeam angle between the parallel lines: 0.77°. Total angle:
L2S-33 Lines * (Dots)Optics for 33 lines or dots. Available interbeam angle between the parallel lines: 0.09° or 0.41°. Total angle: 13,86°, 20,7°
L2S-59 Lines * (Dots)Optics for 59 lines or dots. Available interbeam angle between the parallel lines: 0.59°, 0.65º. Total angle: 34,22°, 37,7°
L2S-65 Lines * (Dots)Optics for 65 lines or dots. Available interbeam angle between the parallel lines: 0.34º, 0.41°. Total angle: 21,76°, 26,24°
L2S-99 Lines * (Dots)Optics for 99 lines or dots. Available interbeam angle between the parallel lines: 0,149°. Total angle: 14.6º
L2S-WinkelSpecific angle between the parallel projections, after proof of feasibility for the diffractive optics
L2S-1 Telecentric Line 65Parallel line with 65 mm length maximum, only for SL or ILS lasers
L2S-90° mirror90° adapter mirror for beam deviation



* Debe especificar el ángulo de apertura (fan angle): 1°, 5°, 10°, 15°, 20°, 25°, 30°, 35°, 40°, 45°, 50°, 60°, 75° o 90°. Si su ángulo deseado no se encuentra en esta lista, podrá realizarse una óptica personalizada con el consiguiente aumento de precio

Líneas individuales

Todos los elementos de la generación de la línea son hechos con elementos ópticos artesanales de un rendimiento superior. Las ópticas le ofrecen un enfoque perfecto y una gran profundidad de campo. Usted puede optimizar el enfoque o la profundidad de campo.

Importante

Todas las ópticas difractivas dependen de la longitud de onda utilizada. Todos los ángulos entre haces enumerados más arriba se calculan a 670 nm. Si el ángulo es de 0,77° a 670, puede cambiar a 0,95° si se usa a 830 nm. Por favor póngase en contacto con nosotros para obtener un cálculo detallado.

Línea de generadores tele-céntricos

Todas estas ópticas se utilizan para la iluminación tele-céntrica, que ofrece una línea paralela para dar una gran profundidad de campo..

Espejo 90°

El haz del láser se desvía en 90°. El adaptador se monta en el sistema láser.



Probablemente necesite gafas de protección láser para usar estos láseres. Compruebe nuestros cuadro de filtros disponibles y nuestros catálogo de monturas.


Seguramente necesitará contrastar o medir con detalle la potencia emitida por estos láseres. Puede consultar los sensores y medidores de potencia adecuados en nuestra web, o bien dejarse aconsejar por nuestro especialista de producto.
